“韬定律”火到了中国台湾。

5月28日，英伟达CEO黄仁勋在中国台湾台北的一场宴请供应链伙伴的晚宴后经受媒体采访。当被问及对华为半导体“韬（τ）定律”和“逻辑折叠”工夫的观念时，黄仁勋给出了一个颇为浮光掠影的评价：“这对华为来说是冲突，但对台积电并不是恐吓。”

他以为台积电使用芯片堆叠和3D封装工夫也曾快10年，台积电的工夫相配先进，“华为使用这种工夫，不错在不将半导体制程线宽变得更细的情况下，把晶体管数目加倍，以至增多3到4倍，这是一种相配好的工夫，但台积电和台湾领有这项工夫也曾10年。”

这一评价听起来公允，实则诞生在一个根人性的扭曲之上。黄仁勋把华为的逻辑折叠当成了台积电拔擢了近十年的3D封装工夫的同类物。他想说的是“你们作念的那些东西，台积电十年前就也曾作念了”。但问题是，逻辑折叠和传统3D封装，根蒂不是一个东西。

先望望华为到底作念了什么。逻辑折叠是华为韬定律的一项中枢工夫，它将底本平铺在二维平面上的电路，通过三维立体折叠和垂直互连“堆叠”起来，使要津旅途走线长度裁汰50%到80%，大幅诽谤了信号传播的RC负载。

但这听起来似乎即是“把芯片堆起来”？事实远非如斯。

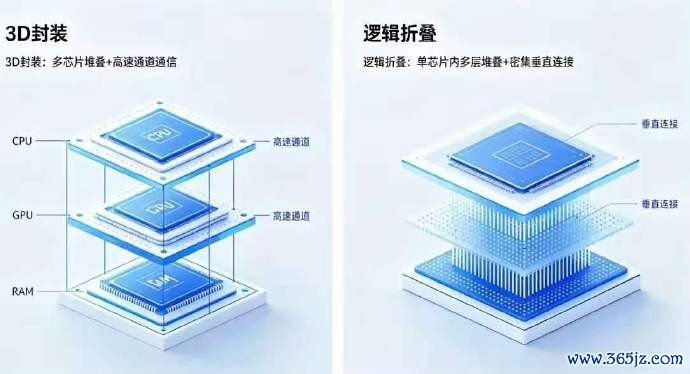

两者的中枢区别在于一个相配本质的层面：2.5D/3D封装的中枢是趋奉也曾成型的平稳裸芯（die），而逻辑折叠的中枢是再行布局单颗裸芯里面的逻辑门。用更直白的话来说，前者是在制造后期尽可能让不同芯片贴得更近，后者则是在筹绘画纸阶段就从根蒂上裁汰了信号的物理传输距离。逻辑折叠窜改的是“信号自己要走多远”，而2.5D/3D封装窜改的只是“不同芯片之间靠多近”。

这意味着什么？意味着逻辑折叠本质上是芯片筹画层面的电路拓扑重构，作用于单颗芯片里面逻辑层的纵向整合；而先进封装属于制造工艺层面的多芯片互联工夫。二者处于皆备不同的工夫综合层级，处罚的是不同维度的问题。

打个比喻就更好贯穿了。传统的2.5D封装就像把两个平稳的房间搬到淹没层楼，中间修一条走廊（硅中介层）让它们不错相互往返。3D封装更进一步，就像把两栋平稳的楼叠起来，中间装几部电梯（TSV硅通孔），浮浅楼上楼下串门。

但不论奈何作念，HBM和GPU本质上仍然是两栋平稳的楼、两个物理上皆备分离的芯片。

而逻辑折叠呢？它是在筹画一栋大楼里面的房间布局时，就把底本应该放在东西两头且需要时时通讯的两个房间，平直一个放在一楼、一个放在它的正上方，中间无须走廊、无须电梯井，只在楼板上打一个极其短小的垂纵贯说念（间距仅1.5微米的极短TSV），两个东说念主探个头就能对喊。这是“筹画理念”的区别，不是“施工花样”的区别。

北京大学集成电路学院的一篇著述把这个区别讲得更澈底。著述冷落了“真3D”与“赝3D”的范式鉴别：赝3D以系数这个词模块为最小单元被分到某一派die，模块里面的系数法式单元势必位于淹没派die；真3D则撑执模块内解放鉴别，淹没模块内的法式单元不错被分散到不同die，筹画空间更大。在优化空间上，赝3D在每片die上各自进行优化，无数复用传统2D芯片的EDA器具，不允许跨die逻辑变换、移动等操作；真3D则将多die构建的合座空间算作筹画空间，各筹画阶段均在齐全的三维筹画空间中进行搜索和寻优，不遏抑跨die逻辑变换、移动等操作。

逻辑折叠把物理罢了的最小单元从“die”鼓励到了“法式单元在三维空间中的位置”。这才是果真的底层范式调养。台积电的CoWoS、SoIC等先进封装工夫虽然优秀，但它们的使命对象是多颗平稳制造的die；逻辑折叠的使命对象是淹没颗die里面的组合逻辑门。一个是“把作念好的积木搭得紧凑一些”，一个是“在筹画积木面容时就推敲怎样让它我方站得更稳”。

这少量黄仁勋似乎并莫得督察到。他把逻辑折叠归类为“芯片堆叠和3D封装工夫”，说他“台积电十年前就有了”，这个判断自己就把华为的工夫和台积电的代工身手拉到了淹没个赛说念上进行比较，然后说“敌手跑得没我快”。

可问题在于，这根蒂不是淹没条赛说念。

再看另一个层面的各异：先进封装的性能上风，必须与先进制程深度绑定才能皆备弘扬。举例台积电的CoWoS封装即是与N22nm制程配套筹画的，两者缺一都会导致收益大幅缩水。而华为逻辑折叠的中枢冲突赶巧在于，在皆备不大幅窜改现存制程节点的前提下，178直播2026世界杯比赛直播仅通过筹画层面的创新，就罢了了单代55%的晶体管密度进步。这一高出，在传统摩尔定律的演进旅途下，需要整整两个制程节点的迭代才能完成，耗时简略3年。

华为麒麟2026芯片即是最佳的涌现。比拟麒麟9030Pro，麒麟2026的晶体管密度大幅进步了53.5%，达到了238MTr/平方毫米，这意味着每平方毫米的芯单方面积上不错集成2.38亿个晶体管，表面上与Intel18A工艺执平，接近初代台积电3nm。同期，SoC性能核能效进步41%，最高主频进步近13%。这些数字不是靠削弱线宽、更换制程得来的，而是在筹画端硬生生“挤”出来的。

更报复的是，这只是是运转。何庭波在演宣战论文中给出了明晰的阶梯图：从2026年到2031年，沿着韬定律旅途，晶体管密度将执续进步，展望2031年将冲突400MTr/mm²，CPU大核频率将冲突5GHz。

到其时，基于韬定律的高端芯片晶体管密度宗旨，将达到1.4纳米芯片制程的同等水平。也即是说，一条不依赖EUV、不依赖几何缩微的工夫旅途，不错在5年内追平面前起首进制程的性能水平。台积电是不是领先10年？若是看的是“筹画理念”这条新赛说念，谜底就怕并不那么细则。

天然，这条路并不好走。韬定律要果真落地，需要的远不啻芯片筹画厂商一家的接力。何庭波在论文中说得相配坦荡：“无数盛开问题，无单一组织可平稳处罚——器具链、法式、基准、器件物理、经济模子均需跨界合作。”

其中最难啃的骨头即是EDA器具链。传统的2D筹画历程乃至现行的“赝3D”筹画历程，已不及以承载逻辑折叠的后劲。要果真罢了逻辑折叠，物理筹画必须在齐全的三维空间中搜索，模块内鉴别、跨die互连与垂直热旅途优化要在淹没个优化框架下协同求解。

好音信是，北京大学集成电路学院也曾在这方面得回了要津进展。该学院构建了面向逻辑折叠的“真3D”物理罢了EDA器具原型，隐痛布局霸术和布局两个阶段，并通过GPU加快撑执千万级实例范围。比拟面前最具代表性的赝3D筹画历程，该器具得回了平均约30%的线长缩减和彰着的时序改善，在热感知方面启用研究优化后峰值温度平均下落3%以上。

韬定律的念念想内核，本质上是一场从“几何念念维”到“系统念念维”的范式创新。何庭波的论文揭示了四个层级的τ：晶体管层的皮秒级、电路层的纳秒级、芯片层的微秒级、系统/数据中心的秒级。韬定律的中枢是把系数东说念主拉到淹没个账本前——全部用时分单元来算账。工艺内行省下的5皮秒，和架构师、软件内行省下的5皮秒，在总账本里的权重一模同样。畴昔作念代工的只管把晶体管作念小，画电路图的只管布线，作念软件系统的只管写代码，全球话语欠亨。目下τ定律强行买通了这些层级之间的壁垒。

这恰正是中国半导体产业需要的底层念念想转型。黄仁勋的误读，折射出的是一个更往往的理解偏差：在摩尔定律的旧范式下浸润了太久，好多东说念主也曾风俗了用“几何尺寸”“封装面容”来评判一切。但韬定律给出的谜底是，换一把尺子。

当几何尺寸的红利走到终点，最初进制程的本钱飙升到难以承受，华为冷落的是一条用“系统工程的整称身手”去对冲“单体芯片的工艺短板”的说念路。以时空换几何，以系统赢单点。这不是在台积电的赛说念上试图独特台积电，而是竭力于换说念超车。

黄仁勋说“台积电领先10年”，没错，若是只看3D封装这种制造工艺层面的话。但逻辑折叠根蒂不是3D封装，它是一项筹画理念层面的更正。把两件处于皆备不同综合层级的工夫放在沿途比较178直播2026世界杯比赛直播，然后断言谁领先谁10年，这自己即是一个限度很是。或者说得更平直少量：黄仁勋就怕并莫得慎重读何庭波的那篇论文。
